浅色调能营造情绪 Angénieux Retrofocus R2
「湖楼」A1 28mm f2.2

2025.11.12

具有巨大前镜片组的广角镜头

　以下解释出自《摄影镜头的历史》。

　自20世纪初放映幻灯片以来，人们就使用“放大镜”来放大屏幕上的图像。放大镜是一个大型凹面镜片，放置在投影镜头的焦点前方。该镜片缩短了整个镜头的焦距，从而放大了投影图像。这与在普通镜头后方放置凹面镜片以延长其焦距的原理正好相反。——摘自金斯莱克著《摄影镜头史》第十章“倒置远摄镜头”

　由于其原理与放大镜类似，因此人们很可能早在光学早期就已理解这一概念。1929年，一种用于近距离宽屏投影的完整设计问世，随后，泰勒-鲍勃森公司的李于1931年设计了一种更大的版本。二战前，这种镜头就开始批量生产，最初用于8毫米胶片相机。据说，其结构极其复杂，使用了多个元件，甚至包括非球面（手工抛光）。20世纪50年代，随着单反相机的出现，由于其较长的后焦距，反向远摄镜头再次被生产出来。其中一款镜头是巴黎Angénieux公司生产的Retrofocus。这个名称后来成为所有反向远摄镜头（包括其他公司生产的镜头）的通用名称。然而，Angénieux公司的一项早期法国专利使用了“Grand Angulaire”一词，这与德语术语Super Angulon相同。

　Angenieux公司生产多种类型的逆焦镜头。以下几种类型拥有专利数据：

• R1 35mm f2.5
• R2 35mm f2.2(实际生产的型号为18.5mm和24mm，适用于35mm电影)
• R11 28mm f3.5
• R61 15mm f1.3(适用于16mm电影。相当于35mm胶片上的50mm)
• R61 24mm f3.5(ALPA)

　R1 在世界范围内广受赞誉，被认为是Angénieux的杰作。除了R1之外，ALPA还选择了R11和R61。未找到专利数据的Retrofocus镜头如下：

• R21 10mm f1.8(适用于16mm电影)
• R31 6.5mm f1.8(适用于8mm电影)
• R4 12.5mm f2.2(适用于16mm电影)
• R41 15mm f1.3(适用于8mm电影)
• R62 14.5mm f3.5(适用于35mm电影)

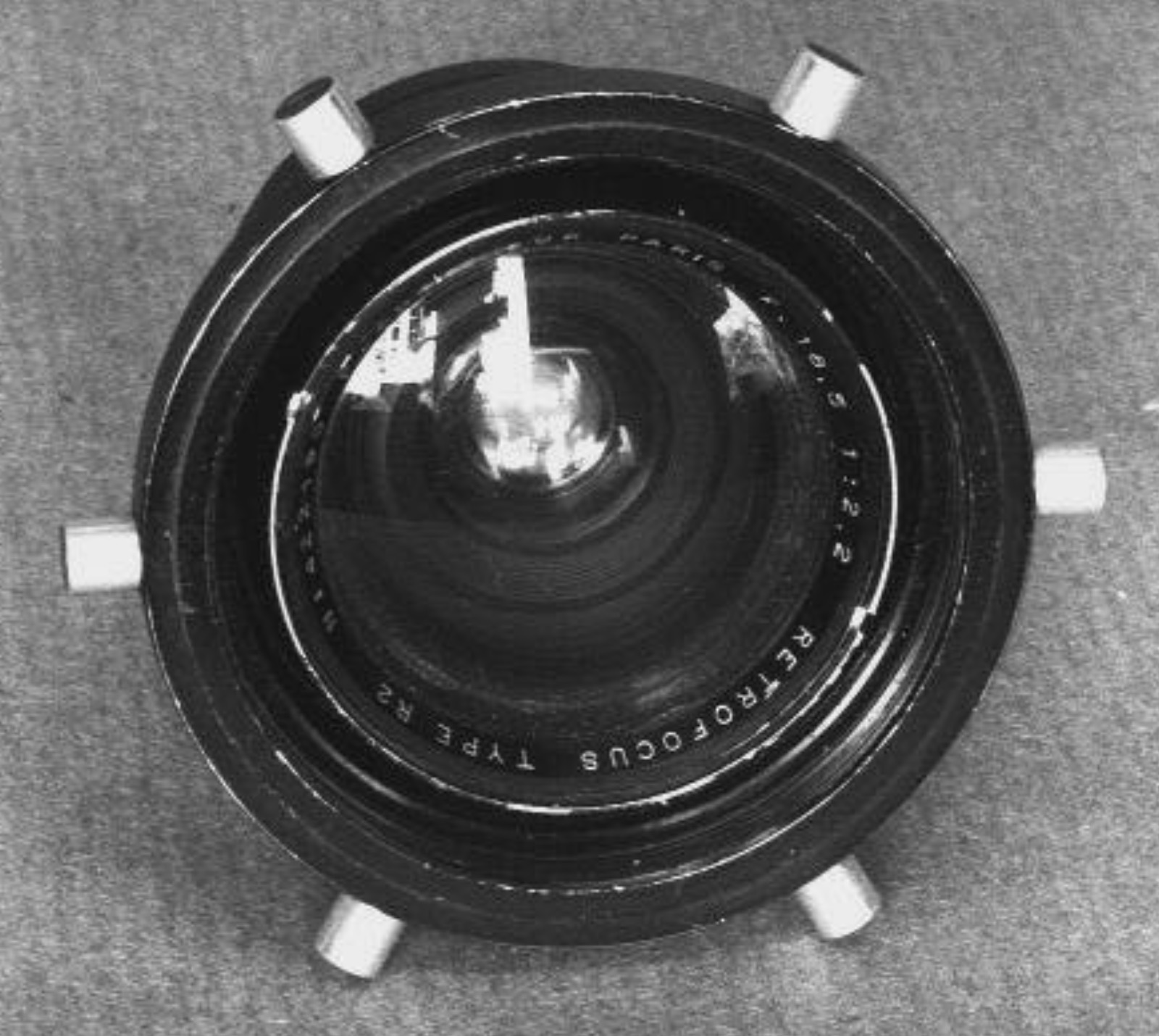

　专利R1最初在法国申请，随后提交的专利R2先获得批准。申请日期为1950年7月5日 (法国专利 FR60430)。这是一支配有Arriflex卡口的电影镜头。Angenieux镜头的型号由字母和数字组成，字母代表镜头配置，不同型号之间的区别在于像差程度：1用于静态摄影，2用于电影，3介于两者之间，但用途并不局限于此。4及以上型号为现代设计。数字的第二位表示镜头型号，目前似乎只有两种：1和2。


　直到20世纪50年代左右，电影（德语为“Kino”）的像差概念一直备受重视，但随着廉价的日本制造摄影机的出现，性能成为了标准。性能变得比图像质量更为重要。因此，我们寻找的是Angenieux 2号镜头，但它是为小尺寸胶片设计的，而且镜片尺寸也比较小，所以似乎没有发挥出它真正的潜力。Dagor镜头最终也被缩短到了40mm，但感觉它失去了原有的特色，而像这样的镜头，你仍然需要一定的镜片体积。Rapid Plasmat是一支8mm镜头，所以放大到徕卡画幅后会变得非常大，但相应的，它的成像质量也更加出色。

　广角Kino镜头如此稀少的原因可能与Angenieux采用Retrofocus系统（最终实现了更广的视角）后不久，日本制造的摄影机就开始涌入市场有关。正因如此，Angenieux R2才成为一款非常出色的广角Kino镜头。我们希望它能采用徕卡格式制造，这样就能赋予它足够的重量感。

　R2 实际上生产过 18.5mm 和 24mm f/2.2 两种版本。在徕卡格式中，它们分别相当于 28mm 和 35mm 焦距。28mm 焦距下的视角为 76 度（蓝光），35mm 焦距下的视角为 64 度。查看专利文件可知，安琴公司推荐的视角为 65 度（绿光，如像差图上的线条所示）。

湖楼 A1 28mm f2.2　0円 鏡膜有▼ 鏡膜無▼

成本还没算

配有专用遮光罩。过滤器径?毫米。最近距离?m。?片隔膜。计算重量为?g。

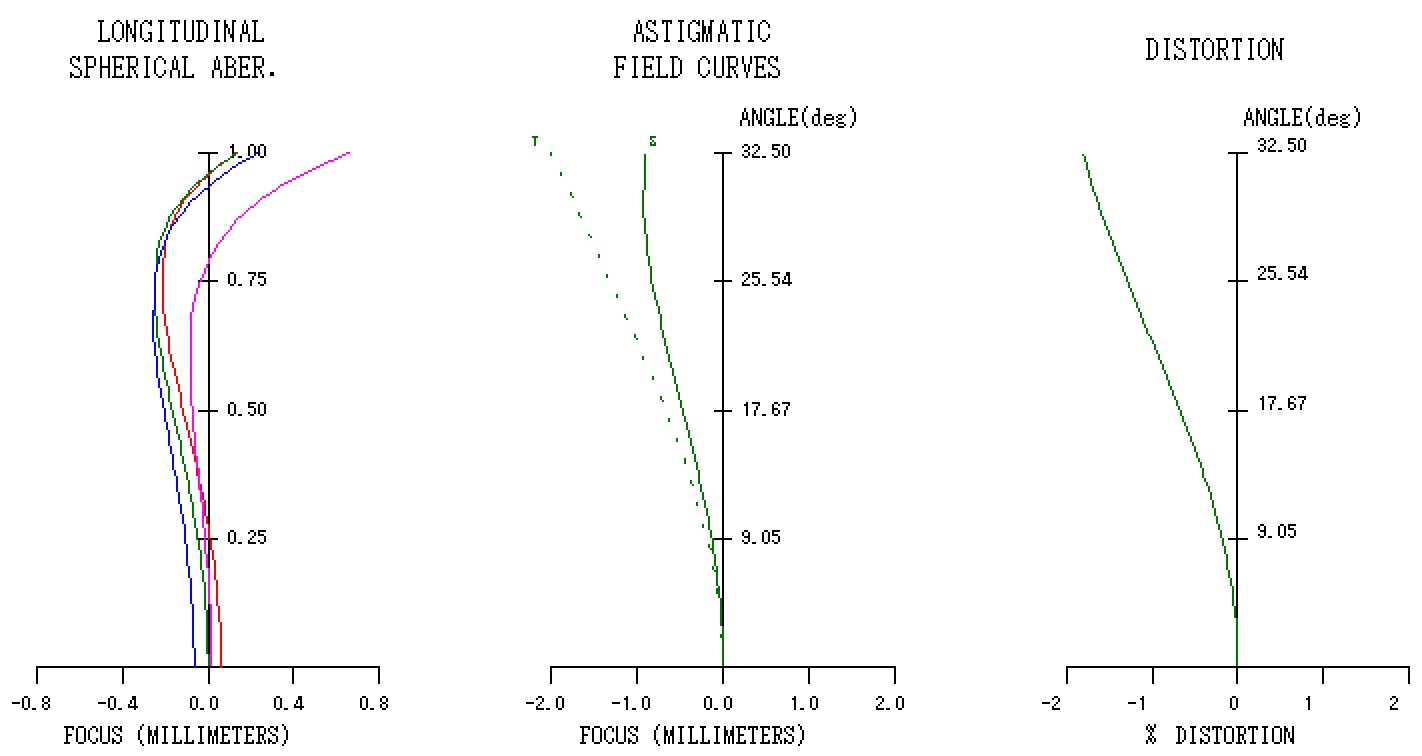

　如果换用 35mm 焦距，就会得到下图所示的效果。这是专利中推荐的视角，但如果从 35mm 焦距换用 28mm 焦距的镜头，镜片尺寸会缩小，像差也会相应减小，因此像差几乎保持不变。正因如此，这款镜头在 28mm 等效焦距下销售时并未遇到任何问题。然而，似乎很难进一步扩大视角。虽然理论上可以将其设计成 50mm 标准镜头，但前镜片会非常巨大，因此采用这种设计似乎没有意义。即使在 35mm 焦距下，由于取景器尺寸过大，也会出现明显的暗角，导致无法在徕卡相机上使用旁轴取景器，而且相机的摆放位置也会变得很困难。

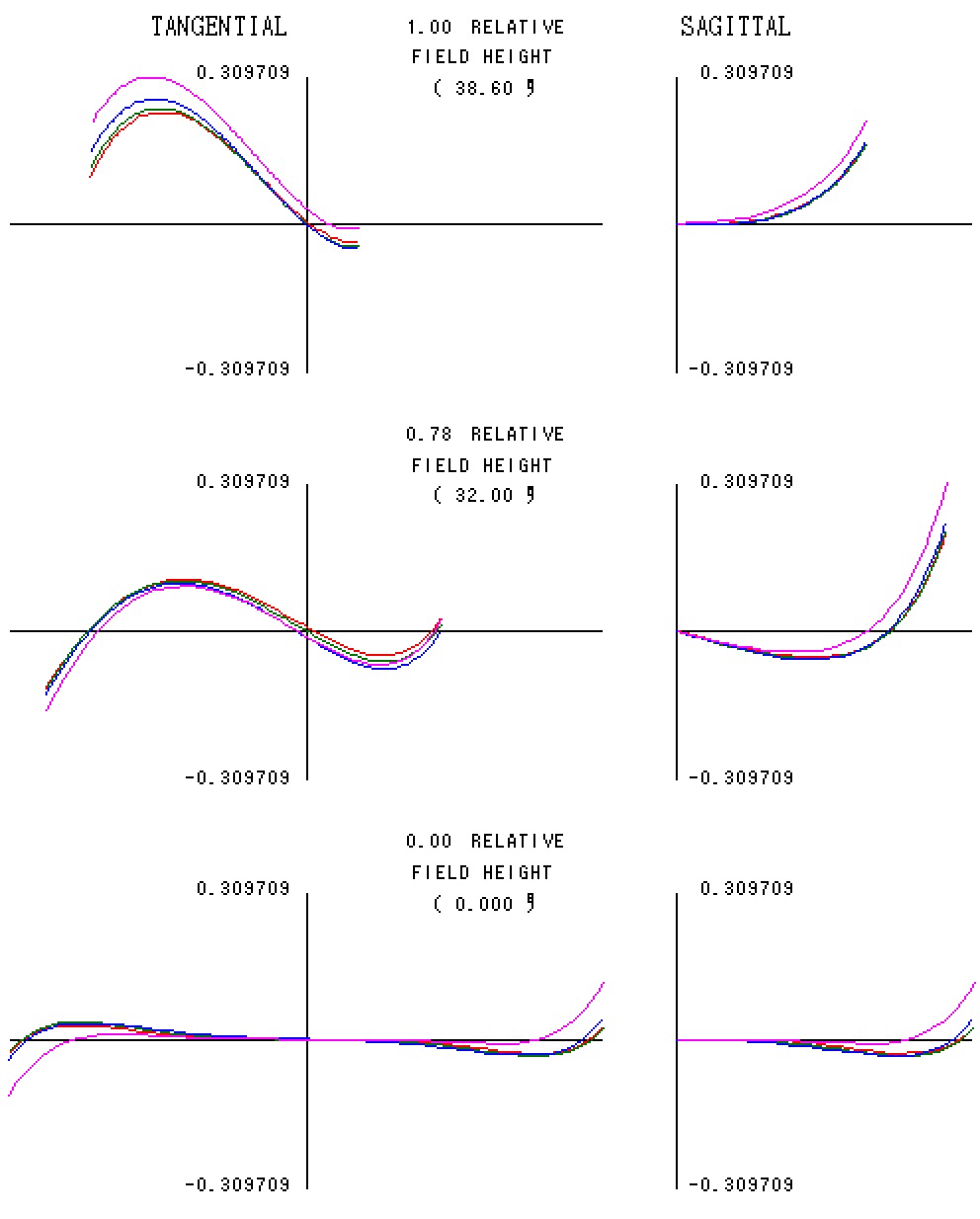

　这是焦距为 28mm 时的横向像差图。Kino 镜头特有的空间畸变不太可能出现。由于它是广角镜头，其设计目的并非突出主体，但另一方面，拍摄动态视频时完全没有像差是不可接受的，因此它的像差比 R1 或 R11 镜头要大。这是 Kino 广角镜头的特性。因此，它并非难以掌握的类型。

　由于这是Kino镜头，其景深看起来相当大，但具体情况尚不明确。如果按照标准景深计算，在f/2.2光圈和12米拍摄距离下，景深范围为无限远至6米。在5米拍摄距离下，景深范围为3.5米至8.6米。实际上，景深可能更大。因此，这款镜头无需徕卡测距联动，从而大大降低了生产成本。

　认为徕卡会有取景器，但是它太大视野底部看到镜头。它的尺寸与P3相同。因此，我们曾考虑将焦距设为25mm，但除非增大前镜片，否则画面边缘会偏暗，像差也会难以控制。尺寸是有限制的。常识告诉我们，这样的镜头不可能商业化，但就像P3一样，市面上没有其他类似的镜头，所以我们必须把它做出来。

　Angenieux的经典35毫米电影镜头系列如下：
计算得出 R2 18.5mm 的像场直径为 28.5mm，R2 24mm 的像场直径为 37mm。由于徕卡画幅为 43mm，因此焦距设定为 28mm。

• R62 14.5mm f3.5
• R2 18.5mm f2.2
• R2 24mm f2.2
• S2 28mm f1.8
• S2 32mm f1.8
• S2 40mm f1.8
• S2 50mm f1.8
• M1 50mm f0.95(NASA)
• S3 75mm f1.8
• S3 100mm f2.0

---

　R1 35mm f2.5 镜头的申请日期是 1950年2月17日，是最早的申请日期，但审批过程却很缓慢。(法国专利 FR1013652)。

　接下来是 R11 28mm f3.5。1952年6月29日。(法国专利 FR62932)。

　下一个是 R61 15mm f1.3，它于1957年5月6日发布。(法国专利 FR1189915)。这一年，宾得发布了第一款单反相机。这款镜头使用16毫米胶片，因此其焦距相当于35毫米格式的50毫米。

　标准50mm有M1的数据 (Angénieux S1「湖楼」A2 50mm f1.8)。在焦距和光圈相同的情况下，它们的性能非常接近。因此，可以得出结论，这就是标准电影镜头的布局。

　接下来是R61 24mm f3.5镜头。1957年9月23日 (法国专利 FR1192221)。随着20世纪60年代的临近，绕线方向逐渐趋向右旋。德国的情况也类似。或许有人对此感到不满，因为一年后公布的数据显示绕线方向得到了改进。

　还是那支R61 24mm f3.5镜头。日期是1958年10月9日 (法国专利 FR1214945)。他们似乎有意增加了像差。为了达到这个目的，他们又加了一块镜片。我觉得他们想要的是类似R2的散景效果。这就是提供给Alpa的设计。

　还有Triplet数据可供参考 (Angénieux Z「湖楼」A4 50mm f3.5)。这似乎是经典Angénieux 的标准。
